なぜディープラーニングに線形代数が必要なのか ReLUで手計算する順伝播と逆伝播

2026年8月23日 2026年8月23日山崎講師

山崎講師

こんにちは。ゆうせいです。

ディープラーニングを学び始めると、必ず線形代数が出てきます。行列、ベクトル、転置、内積。数学から離れていた人にとっては、ここが最初の関門です。

そして、多くの人がこう思います。

「ライブラリが計算してくれるのに、なぜ自分で理解する必要があるのか」

この記事では、その答えを実際の計算で示します。小さなネットワークを一つ用意し、順伝播と逆伝播を最後まで手で計算します。

活性化関数にはReLUを使います。微分値が0か1しかないため、指数関数の計算が一切不要です。電卓すら要りません。紙とペンだけで追えます。

計算を終えたとき、線形代数が「便利な道具」ではなく「そう書くしかない書き方」だと分かるはずです。

結論

線形代数が必要な理由は、三つあります。

一つ目は、書き切れないからです。実際のモデルでは、掛け算と足し算が何億回も現れます。一つずつ式に書くことは物理的に不可能です。行列は、その全体を一行で表す記法です。

二つ目は、逆伝播の構造が線形代数で説明できるからです。順伝播で $W$ を掛けたなら、逆伝播では $W^{T}$ を掛けます。この対応関係を知っていれば、逆伝播の式を暗記する必要がありません。

三つ目は、誤りの大半が形の不一致だからです。実装でつまずく原因のほとんどは、数学の難しさではなく、行列の形が合っていないことです。形を追える人は、原因を数分で特定できます。

以下、順に確認していきます。

準備 ReLUという活性化関数

計算に入る前に、使う活性化関数を確認します。

定義

$\text{ReLU}(u) = \max(0, u) = \begin{cases} u & (u > 0) \\ 0 & (u \leq 0) \end{cases}$

正の値はそのまま通し、負の値は0にする。それだけの関数です。

日本語では正規化線形関数と呼ばれますが、現場ではReLUと呼ぶのが一般的です。

微分

$\text{ReLU}'(u) = \begin{cases} 1 & (u > 0) \\ 0 & (u < 0) \end{cases}$

正なら1、負なら0です。

$u = 0$ では厳密には微分できませんが、実装上は0または1と決めて扱います。浮動小数点の計算でちょうど0になることはほぼないため、実用上の問題にはなりません。

なぜこれを使うのか

理由は三つあります。

一つ目は、計算が簡単なことです。指数関数が不要です。手計算に向いています。

二つ目は、非線形であることです。折れ曲がりがあるため、層を重ねる意味が生まれます。

三つ目は、微分値が1であることです。逆伝播で誤差が減衰しません。この性質は、後で深い層の話をするときに効いてきます。

通す門番だと思ってください

イメージとしては、門番が近いでしょう。

正の値が来たら「どうぞ」と、そのまま通します。負の値が来たら「通行止め」で、0にします。

そして逆伝播のときも同じです。順伝播で通した経路には、誤差もそのまま通します。止めた経路には、誤差も通しません。

この対応関係が、計算を単純にしています。

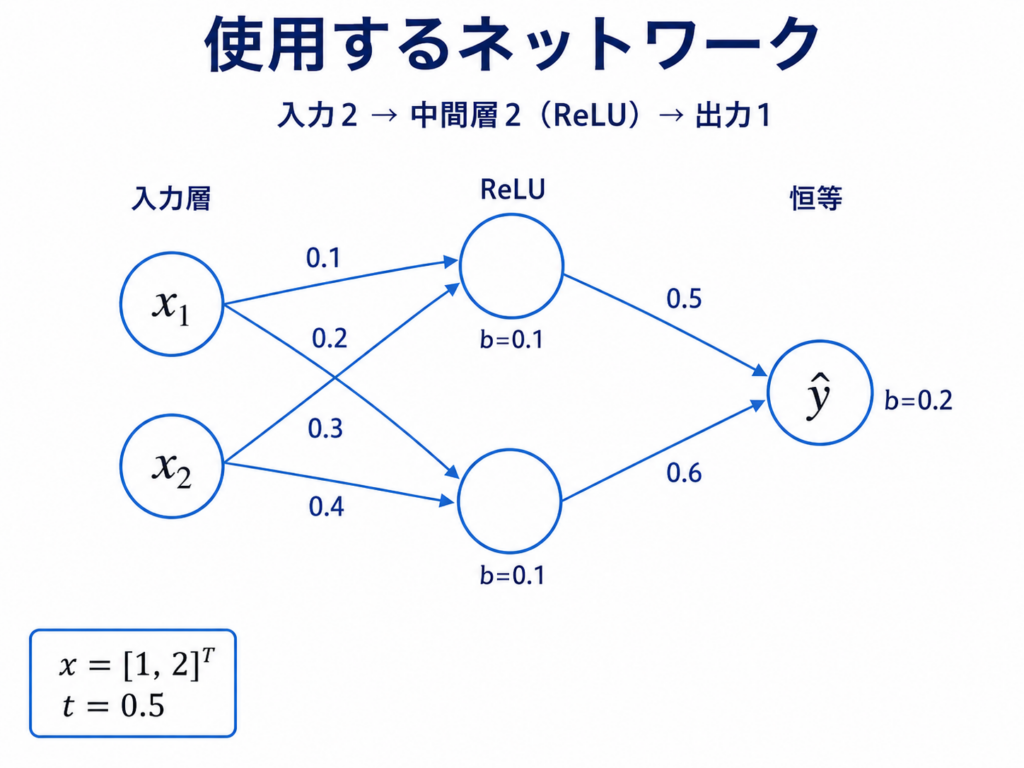

使用するネットワーク

計算に使う小さなネットワークを定義します。

入力が2つ、中間層が2つ、出力が1つの構成です。

層	要素数	活性化関数
入力層	2	なし
中間層	2	ReLU
出力層	1	なし(恒等)

記号の意味

先に、使う記号をすべて説明します。ここを飛ばさないでください。

記号	意味	形
$x$	入力ベクトル	2行1列
$W_1$	入力層から中間層への重み	2行2列
$b_1$	中間層のバイアス	2行1列
$z_1$	中間層の活性化前の値	2行1列
$a_1$	中間層の出力	2行1列
$W_2$	中間層から出力層への重み	1行2列
$b_2$	出力層のバイアス	1行1列
$\hat{y}$	予測値	1行1列
$t$	正解値	1行1列

初期値

計算しやすい値を選びました。

$x = \begin{pmatrix} 1 \\ 2 \end{pmatrix}$

$W_1 = \begin{pmatrix} 0.1 & 0.2 \\ 0.3 & 0.4 \end{pmatrix}, \quad b_1 = \begin{pmatrix} 0.1 \\ 0.1 \end{pmatrix}$

$W_2 = \begin{pmatrix} 0.5 & 0.6 \end{pmatrix}, \quad b_2 = 0.2$

正解値は次の通りです。

$t = 0.5$

第1部順伝播を手で計算する

順伝播とは、入力から予測値を求める計算です。

なぜ行列で書くのか

まず、行列を使わずに書いてみます。

$z_{1,1} = W_{1,11} x_1 + W_{1,12} x_2 + b_{1,1}$

$z_{1,2} = W_{1,21} x_1 + W_{1,22} x_2 + b_{1,2}$

2行で済んでいます。しかし、中間層が100個あれば100行、入力が784個あれば1行あたり785項になります。

これを行列で書くと、次の一行になります。

$z_1 = W_1 x + b_1$

中間層が何個でも、入力が何個でも、この式は変わりません。これが行列を使う第一の理由です。

手順1 中間層の入力を求める

計算します。

$z_1 = \begin{pmatrix} 0.1 & 0.2 \\ 0.3 & 0.4 \end{pmatrix} \begin{pmatrix} 1 \\ 2 \end{pmatrix} + \begin{pmatrix} 0.1 \\ 0.1 \end{pmatrix}$

1行目を計算します。

$0.1 \times 1 + 0.2 \times 2 = 0.1 + 0.4 = 0.5$

バイアスを足します。

$0.5 + 0.1 = 0.6$

2行目を計算します。

$0.3 \times 1 + 0.4 \times 2 = 0.3 + 0.8 = 1.1$

バイアスを足します。

$1.1 + 0.1 = 1.2$

結果は次の通りです。

$z_1 = \begin{pmatrix} 0.6 \\ 1.2 \end{pmatrix}$

ここで確認してほしいことがあります。行列の積では、和を取る操作が入ります。 $x_1$ と $x_2$ の情報が混ざって、 $z_{1,1}$ という一つの値になりました。

これが、ニューラルネットワークが特徴を作り出す仕組みです。複数の入力を混ぜ合わせ、新しい値を生み出しています。

手順2 ReLUを通す

$z_{1,1} = 0.6$ は正なので、そのまま通ります。

$z_{1,2} = 1.2$ も正なので、そのまま通ります。

$a_1 = \begin{pmatrix} 0.6 \\ 1.2 \end{pmatrix}$

計算らしい計算がありません。値を見て、正か負かを判断するだけです。

ここで重要な点があります。ReLUは、各要素に独立して適用されます。1番目の出力は1番目の入力にしか依存しません。

行列の積では情報が混ざりましたが、活性化関数では混ざりません。この違いが、後の逆伝播で効いてきます。

手順3 出力を求める

$\hat{y} = W_2 a_1 + b_2$

計算します。

$0.5 \times 0.6 = 0.30$

$0.6 \times 1.2 = 0.72$

足し合わせます。

$0.30 + 0.72 = 1.02$

バイアスを足します。

$1.02 + 0.2 = 1.22$

予測値は1.22になりました。

手順4 損失を求める

二乗誤差を使います。定義は次の通りです。

$L = \frac{1}{2}(\hat{y} - t)^2$

係数の $\frac{1}{2}$ は、微分したときに2が消えて式が簡単になるために付けます。数学的な必然性はありません。

計算します。

$\hat{y} - t = 1.22 - 0.5 = 0.72$

$L = \frac{1}{2} \times 0.72^2 = \frac{1}{2} \times 0.5184 = 0.2592$

損失は0.2592です。正解は0.5なのに1.22を出力したので、誤差が出ています。

第2部逆伝播を手で計算する

逆伝播とは、損失を減らすために各パラメータをどう変えればよいかを求める計算です。

何を求めたいのか

求めたいのは、次の四つです。

$\frac{\partial L}{\partial W_1}, \quad \frac{\partial L}{\partial b_1}, \quad \frac{\partial L}{\partial W_2}, \quad \frac{\partial L}{\partial b_2}$

それぞれ、そのパラメータを少し増やしたとき損失がどれだけ変わるかを表します。

値が正なら、そのパラメータを減らせば損失が下がります。値が負なら、増やせば下がります。

逆から辿る理由

損失は、出力の関数です。出力は、 $W_2$ と $a_1$ の関数です。 $a_1$ は $z_1$ の関数で、 $z_1$ は $W_1$ と $x$ の関数です。

つまり、次の連鎖になっています。

$W_1 \rightarrow z_1 \rightarrow a_1 \rightarrow \hat{y} \rightarrow L$

$W_1$ が損失に与える影響を知るには、この連鎖を逆に辿る必要があります。これが連鎖律です。

手順1 出力層の誤差

まず、損失を予測値で微分します。

$\frac{\partial L}{\partial \hat{y}} = \hat{y} - t$

導出を確認します。

$L = \frac{1}{2}(\hat{y} - t)^2$

$\frac{\partial L}{\partial \hat{y}} = \frac{1}{2} \times 2 \times (\hat{y} - t) = \hat{y} - t$

係数 $\frac{1}{2}$ を付けた理由が、ここで分かります。

出力層は恒等関数なので、 $\hat{y} = z_2$ です。したがって次のようになります。

$\delta_2 = \frac{\partial L}{\partial z_2} = 1.22 - 0.5 = 0.72$

この $\delta_2$ を、出力層の誤差と呼びます。

手順2 出力層のパラメータの勾配

$z_2 = W_2 a_1 + b_2$ でしたので、次のようになります。

$\frac{\partial L}{\partial W_2} = \delta_2 \cdot a_1^{T}$

$a_1$ を転置している点に注目してください。 $\delta_2$ が1行1列、 $a_1^{T}$ が1行2列なので、結果は1行2列になります。 $W_2$ と同じ形です。

勾配の形は、必ず対応するパラメータの形と一致します。これは強力な検算になります。

計算します。

$0.72 \times 0.6 = 0.432$

$0.72 \times 1.2 = 0.864$

$\frac{\partial L}{\partial W_2} = \begin{pmatrix} 0.432 & 0.864 \end{pmatrix}$

バイアスについては、 $z_2$ を $b_2$ で微分すると1になるので、次の通りです。

$\frac{\partial L}{\partial b_2} = \delta_2 = 0.72$

手順3 中間層へ誤差を伝える

ここが逆伝播の核心です。

$\frac{\partial L}{\partial a_1} = W_2^{T} \delta_2$

転置が現れました。なぜでしょうか。

順伝播では、2つの値から1つの値を作りました。逆伝播では、1つの誤差を2つに配分します。方向が逆なので、行列も転置されます。

形で確認します。 $W_2^{T}$ は2行1列、 $\delta_2$ は1行1列なので、結果は2行1列です。 $a_1$ と同じ形になっています。

計算します。

$W_2^{T} \delta_2 = \begin{pmatrix} 0.5 \\ 0.6 \end{pmatrix} \times 0.72 = \begin{pmatrix} 0.360 \\ 0.432 \end{pmatrix}$

重みが大きいほど、大きな誤差が配分されています。影響が大きかった経路には、責任も大きく割り当てられる、という理屈です。

手順4 ReLUを逆に通る

$z_1 = (0.6, 1.2)$ は、どちらも正でした。したがって微分は次の通りです。

$\text{ReLU}'(z_1) = \begin{pmatrix} 1 \\ 1 \end{pmatrix}$

これを掛けます。

$\delta_1 = \frac{\partial L}{\partial a_1} \odot \text{ReLU}'(z_1)$

ここで $\odot$ はアダマール積、つまり同じ位置どうしを掛ける演算です。

なぜ行列の積ではないのでしょうか。ReLUが各要素に独立して適用されたからです。1番目の出力は1番目の入力にしか依存しないので、混ざりようがありません。

計算します。

$\delta_1 = \begin{pmatrix} 0.360 \\ 0.432 \end{pmatrix} \odot \begin{pmatrix} 1 \\ 1 \end{pmatrix} = \begin{pmatrix} 0.360 \\ 0.432 \end{pmatrix}$

値がそのまま通りました。門番の例えで言えば、順伝播で通した経路なので、誤差もそのまま通したことになります。

手順5 中間層のパラメータの勾配

$\frac{\partial L}{\partial W_1} = \delta_1 x^{T}$

形を確認します。 $\delta_1$ が2行1列、 $x^{T}$ が1行2列なので、結果は2行2列です。 $W_1$ と一致します。

計算します。

$\delta_1 x^{T} = \begin{pmatrix} 0.360 \\ 0.432 \end{pmatrix} \begin{pmatrix} 1 & 2 \end{pmatrix}$

1行目です。

$0.360 \times 1 = 0.360, \quad 0.360 \times 2 = 0.720$

2行目です。

$0.432 \times 1 = 0.432, \quad 0.432 \times 2 = 0.864$

$\frac{\partial L}{\partial W_1} = \begin{pmatrix} 0.360 & 0.720 \\ 0.432 & 0.864 \end{pmatrix}$

2列目の値が1列目の2倍になっています。入力 $x_2 = 2$ が $x_1 = 1$ の2倍だからです。大きな入力に掛かる重みほど、変更の影響が大きい。この関係が数値に現れています。

バイアスの勾配は次の通りです。

$\frac{\partial L}{\partial b_1} = \delta_1 = \begin{pmatrix} 0.360 \\ 0.432 \end{pmatrix}$

手順6 パラメータを更新する

学習率を $\eta = 0.1$ とします。更新式は次の通りです。

$W \leftarrow W - \eta \frac{\partial L}{\partial W}$

$W_2$ を更新します。

$0.5 - 0.1 \times 0.432 = 0.5 - 0.0432 = 0.4568$

$0.6 - 0.1 \times 0.864 = 0.6 - 0.0864 = 0.5136$

$b_2$ を更新します。

$0.2 - 0.1 \times 0.72 = 0.2 - 0.072 = 0.128$

$W_1$ を更新します。

$0.1 - 0.1 \times 0.360 = 0.1 - 0.036 = 0.064$

$0.2 - 0.1 \times 0.720 = 0.2 - 0.072 = 0.128$

$0.3 - 0.1 \times 0.432 = 0.3 - 0.0432 = 0.2568$

$0.4 - 0.1 \times 0.864 = 0.4 - 0.0864 = 0.3136$

$b_1$ を更新します。

$0.1 - 0.1 \times 0.360 = 0.064$

$0.1 - 0.1 \times 0.432 = 0.0568$

手順7 本当に損失が下がったか確かめる

ここが最も納得できる部分です。更新後の値で、もう一度順伝播を計算します。

$z_{1,1} = 0.064 \times 1 + 0.128 \times 2 + 0.064$

$= 0.064 + 0.256 + 0.064 = 0.384$

$z_{1,2} = 0.2568 \times 1 + 0.3136 \times 2 + 0.0568$

$= 0.2568 + 0.6272 + 0.0568 = 0.9408$

どちらも正なので、ReLUはそのまま通します。

$a_1 = \begin{pmatrix} 0.384 \\ 0.9408 \end{pmatrix}$

出力を計算します。

$0.4568 \times 0.384 = 0.17541$

$0.5136 \times 0.9408 = 0.48319$

$\hat{y} = 0.17541 + 0.48319 + 0.128 = 0.78660$

損失を計算します。

$0.78660 - 0.5 = 0.28660$

$L = \frac{1}{2} \times 0.28660^2 = \frac{1}{2} \times 0.08214 = 0.04107$

結果を比較します。

項目	更新前	更新後
予測値	1.2200	0.7866
損失	0.2592	0.0411

損失が約84%減少しました。予測値が正解の0.5に近づいています。

これが学習です。この計算を、データを変えながら何万回も繰り返します。

第3部負の値が出るとどうなるか

ここまでの計算では、 $z_1$ がどちらも正でした。負になる場合を確認しておきます。

設定を変える

$W_1$ の1行目を、次のように変えてみます。

$W_1 = \begin{pmatrix} -0.4 & -0.1 \\ 0.3 & 0.4 \end{pmatrix}$

他の値はそのままです。

順伝播

$z_{1,1} = -0.4 \times 1 + (-0.1) \times 2 + 0.1 = -0.4 - 0.2 + 0.1 = -0.5$

$z_{1,2} = 0.3 \times 1 + 0.4 \times 2 + 0.1 = 1.2$

ReLUを通します。1番目は負なので0になります。

$a_1 = \begin{pmatrix} 0 \\ 1.2 \end{pmatrix}$

出力を計算します。

$\hat{y} = 0.5 \times 0 + 0.6 \times 1.2 + 0.2 = 0 + 0.72 + 0.2 = 0.92$

損失を計算します。

$0.92 - 0.5 = 0.42$

$L = \frac{1}{2} \times 0.42^2 = \frac{1}{2} \times 0.1764 = 0.0882$

逆伝播

$\delta_2 = 0.42$

$\frac{\partial L}{\partial a_1} = \begin{pmatrix} 0.5 \times 0.42 \\ 0.6 \times 0.42 \end{pmatrix} = \begin{pmatrix} 0.21 \\ 0.252 \end{pmatrix}$

ReLUの微分を求めます。 $z_{1,1} = -0.5$ は負なので0、 $z_{1,2} = 1.2$ は正なので1です。

$\text{ReLU}'(z_1) = \begin{pmatrix} 0 \\ 1 \end{pmatrix}$

アダマール積を計算します。

$\delta_1 = \begin{pmatrix} 0.21 \\ 0.252 \end{pmatrix} \odot \begin{pmatrix} 0 \\ 1 \end{pmatrix} = \begin{pmatrix} 0 \\ 0.252 \end{pmatrix}$

1番目がゼロになりました。

$W_1$ の勾配を計算します。

$\frac{\partial L}{\partial W_1} = \begin{pmatrix} 0 \\ 0.252 \end{pmatrix} \begin{pmatrix} 1 & 2 \end{pmatrix} = \begin{pmatrix} 0 & 0 \\ 0.252 & 0.504 \end{pmatrix}$

1行目がすべてゼロです。この入力に関しては、1番目のユニットに繋がる重みは更新されません。

これは正しい挙動

一見すると問題に見えますが、これは正しい動作です。

1番目のユニットは、この入力に対して0を出力しました。出力に何も寄与していません。寄与していないのだから、責任もありません。したがって勾配もゼロになります。

門番の例えで言えば、通行止めにした経路には誤差も流れない、ということです。

ただし、注意点もあります。学習率が大きすぎて重みが極端な負の値になると、どの入力に対しても $z < 0$ となり、そのユニットが二度と復活しなくなる場合があります。これを死んだReLU問題といいます。

対策としては、学習率を適切に設定することや、負の側でもわずかに勾配を残すLeaky ReLUなどの改良版を使う方法があります。初学者の段階では、そういう現象があると知っておけば十分です。

第4部なぜ線形代数でなければならないのか

手計算を終えたところで、最初の問いに戻ります。

理由1 規模が違いすぎる

今回のネットワークのパラメータ数を数えます。

$W_1: 2 \times 2 = 4$

$b_1: 2$

$W_2: 1 \times 2 = 2$

$b_2: 1$

合計9個です。手計算で追えました。

では、手書き数字認識でよく使われる構成ではどうでしょうか。入力784、中間層128、出力10とします。

$W_1: 128 \times 784 = 100352$

$b_1: 128$

$W_2: 10 \times 128 = 1280$

$b_2: 10$

合計は次の通りです。

$100352 + 128 + 1280 + 10 = 101770$

約10万個です。1つの計算に5秒かかるとして、順伝播1回に必要な時間を求めます。

$101770 \times 5 = 508850$

約509,000秒、日数に直します。

$508850 \div 86400 \approx 5.9$

順伝播1回に約6日かかります。学習には数万回の繰り返しが必要ですから、人間の手には負えません。

さらに、GPT-2の小さいモデルでは、1つの層だけで次の規模になります。

$768 \times 768 = 589824$

これが12層分あり、それ以外のパラメータも加わります。個別の式として書き下すことは、原理的に不可能です。

行列は、この規模を扱うための唯一の記法です。

理由2 順伝播と逆伝播が対応している

計算した式を並べてみます。

\frac{\partial L}{\partial x} = W^{T}\delta

方向	式
順伝播	$z = Wx + b$
逆伝播(前の層へ)	$\frac{\partial L}{\partial x} = W^{T}\delta$
逆伝播(重みへ)	$\frac{\partial L}{\partial W} = \delta x^{T}$

順伝播で $W$ を掛けたなら、逆伝播では $W^{T}$ を掛けます。この対応は、どの層でも変わりません。

この規則を知っていれば、逆伝播の式を層ごとに暗記する必要がありません。転置するだけです。

なぜ転置になるのか。直感的には、情報の流れる向きが逆になるからです。順伝播では入力から出力へ、逆伝播では出力から入力へ。行と列の役割が入れ替わります。

理由3 形が合っているかが検算になる

計算の途中で、形を何度も確認しました。まとめます。

量	形	対応するもの
$\delta_1$	2行1列	$z_1$ と同じ
$\frac{\partial L}{\partial W_1}$	2行2列	$W_1$ と同じ
$\frac{\partial L}{\partial b_1}$	2行1列	$b_1$ と同じ

勾配の形は、必ず対応するパラメータの形と一致します。一致しなければ、どこかで間違えています。

実装でつまずく原因のほとんどは、数学の難しさではなく形の不一致です。形を追える人は、エラーの原因を数分で特定できます。追えない人は、何時間も試行錯誤することになります。

理由4 まとめて計算できる

実際の学習では、データを1件ずつではなく、まとめて処理します。これをミニバッチといいます。

入力を1件から4件に増やすと、 $x$ の形が2行1列から2行4列に変わります。

$X = \begin{pmatrix} x^{(1)} & x^{(2)} & x^{(3)} & x^{(4)} \end{pmatrix}$

計算式は変わりません。

$Z_1 = W_1 X + b_1$

$W_1$ が2行2列、 $X$ が2行4列なので、 $Z_1$ は2行4列になります。4件分の結果が一度に得られました。

式を書き換えずに、データ量だけを増やせる。これが行列で書く利点です。

そして、この形の計算はGPUが得意とする処理です。多数の乗算と加算を並列に実行できるため、CPUより桁違いに速くなります。

線形代数で書けることと、ハードウェアで高速化できることは、直結しています。

理由5 ReLUだからこそ見える構造

今回、活性化関数の微分がすべて1か0でした。おかげで、逆伝播の本質が見えやすくなっています。

$\delta_1 = \left( W_2^{T} \delta_2 \right) \odot \text{ReLU}'(z_1)$

括弧の中は行列の積です。誤差を前の層の次元へ戻しています。

括弧の外はアダマール積です。通す経路と止める経路を選別しています。

混ぜる操作と選別する操作。この二つが交互に現れるのが、ニューラルネットワークの構造です。線形代数の二つの演算が、そのまま役割分担しています。

練習問題

自分で手を動かして確認してください。解答は各問題の直後にあります。

問題1 順伝播

本文と同じ重みとバイアスを使い、入力を次のように変えて順伝播を計算してください。

$x = \begin{pmatrix} 2 \\ 1 \end{pmatrix}$

$z_1$ 、 $a_1$ 、 $\hat{y}$ 、 $L$ を求めてください。正解値は $t = 0.5$ です。

解答を示します。

$z_1$ を計算します。

1行目です。

$0.1 \times 2 + 0.2 \times 1 + 0.1 = 0.2 + 0.2 + 0.1 = 0.5$

2行目です。

$0.3 \times 2 + 0.4 \times 1 + 0.1 = 0.6 + 0.4 + 0.1 = 1.1$

$z_1 = \begin{pmatrix} 0.5 \\ 1.1 \end{pmatrix}$

どちらも正なので、ReLUはそのまま通します。

$a_1 = \begin{pmatrix} 0.5 \\ 1.1 \end{pmatrix}$

出力を計算します。

$0.5 \times 0.5 = 0.25$

$0.6 \times 1.1 = 0.66$

$\hat{y} = 0.25 + 0.66 + 0.2 = 1.11$

損失を計算します。

$1.11 - 0.5 = 0.61$

$L = \frac{1}{2} \times 0.61^2 = \frac{1}{2} \times 0.3721 = 0.18605$

補足します。本文の入力 $(1, 2)$ と今回の $(2, 1)$ は、成分の値は同じで順序だけが違います。それでも結果は異なりました。行列の積では、どの位置の値にどの重みが掛かるかが決まっているためです。

問題2 形の理解

入力784、中間層128、出力10のネットワークについて答えてください。

(1) $W_1$ 、 $b_1$ 、 $W_2$ 、 $b_2$ の形をそれぞれ答えてください。 (2) パラメータの総数を求めてください。 (3) $\frac{\partial L}{\partial W_1}$ の形を答えてください。

解答を示します。

(1) それぞれ次の通りです。

$W_1$ は128行784列です。 $z_1 = W_1 x$ で、 $x$ が784行1列、 $z_1$ が128行1列になる必要があるためです。

$b_1$ は128行1列です。

$W_2$ は10行128列です。

$b_2$ は10行1列です。

(2) 総数を計算します。

$128 \times 784 = 100352$

$10 \times 128 = 1280$

$100352 + 128 + 1280 + 10 = 101770$

101,770個です。

(3) 128行784列です。勾配の形は、対応するパラメータと必ず一致します。

補足します。行数が出力側、列数が入力側になる点を押さえてください。 $W$ が $(\text{出力の数}, \text{入力の数})$ の形をしているから、 $Wx$ で次元が変換されます。

問題3 出力層の逆伝播

次の値が与えられているとき、 $\frac{\partial L}{\partial W_2}$ と $\frac{\partial L}{\partial a_1}$ を求めてください。

$\delta_2 = 0.3, \quad a_1 = \begin{pmatrix} 0.4 \\ 0.8 \end{pmatrix}, \quad W_2 = \begin{pmatrix} 0.5 & 0.6 \end{pmatrix}$

解答を示します。

$\frac{\partial L}{\partial W_2}$ を計算します。

$\frac{\partial L}{\partial W_2} = \delta_2 a_1^{T}$

$0.3 \times 0.4 = 0.12$

$0.3 \times 0.8 = 0.24$

$\frac{\partial L}{\partial W_2} = \begin{pmatrix} 0.12 & 0.24 \end{pmatrix}$

形が1行2列で、 $W_2$ と一致しています。

$\frac{\partial L}{\partial a_1}$ を計算します。

$\frac{\partial L}{\partial a_1} = W_2^{T} \delta_2$

$0.5 \times 0.3 = 0.15$

$0.6 \times 0.3 = 0.18$

$\frac{\partial L}{\partial a_1} = \begin{pmatrix} 0.15 \\ 0.18 \end{pmatrix}$

形が2行1列で、 $a_1$ と一致しています。

補足します。二つの式で、掛ける相手が違うことに注目してください。重みの勾配を求めるときは入力側の値を、前の層へ伝えるときは重みの転置を使います。混同しやすい部分です。

問題4 ReLUの微分

中間層の値が $z_1 = (1.5, -0.2, 0.8, -3.0)$ で、 $\frac{\partial L}{\partial a_1} = (0.6, 0.4, 0.2, 0.9)$ のとき、 $\delta_1$ を求めてください。

解答を示します。

ReLUの微分を求めます。正なら1、負なら0です。

$1.5 > 0$ なので1です。

$-0.2 < 0$ なので0です。

$0.8 > 0$ なので1です。

$-3.0 < 0$ なので0です。

$\text{ReLU}'(z_1) = (1, 0, 1, 0)$

アダマール積を計算します。

$\delta_1 = (0.6 \times 1, ; 0.4 \times 0, ; 0.2 \times 1, ; 0.9 \times 0) = (0.6, ; 0, ; 0.2, ; 0)$

補足します。2番目と4番目には勾配が流れません。この入力に関しては、それらのユニットに繋がる重みが更新されないことになります。

特に4番目に注目してください。 $\frac{\partial L}{\partial a_1}$ の値が0.9と最も大きかったにもかかわらず、 $z$ が負のためゼロになりました。誤差が大きくても、順伝播で寄与していなければ責任を問われない、ということです。

問題5 中間層の勾配

$\delta_1 = \begin{pmatrix} 0.2 \\ 0.5 \end{pmatrix}$ 、 $x = \begin{pmatrix} 3 \\ 1 \end{pmatrix}$ のとき、 $\frac{\partial L}{\partial W_1}$ を求めてください。また、なぜ1列目の値が3列目相当に大きくなるのか説明してください。

解答を示します。

$\frac{\partial L}{\partial W_1} = \delta_1 x^{T} = \begin{pmatrix} 0.2 \\ 0.5 \end{pmatrix} \begin{pmatrix} 3 & 1 \end{pmatrix}$

1行目です。

$0.2 \times 3 = 0.6, \quad 0.2 \times 1 = 0.2$

2行目です。

$0.5 \times 3 = 1.5, \quad 0.5 \times 1 = 0.5$

$\frac{\partial L}{\partial W_1} = \begin{pmatrix} 0.6 & 0.2 \\ 1.5 & 0.5 \end{pmatrix}$

理由を説明します。

1列目は入力 $x_1 = 3$ に掛かる重みです。 $z = W_{11} x_1 + \cdots$ という関係から、 $W_{11}$ を少し変えたときの $z$ の変化は $x_1$ 倍になります。入力が大きいほど、重みの変更が結果に強く反映されます。

$x_1 = 3$ は $x_2 = 1$ の3倍なので、勾配も3倍になっています。

補足します。この性質が、入力データの正規化が必要な理由の一つです。入力のスケールがばらばらだと、勾配の大きさもばらばらになり、学習が不安定になります。

問題6 ミニバッチ

$W_1$ が2行2列、入力 $X$ が2行4列のとき、次の問いに答えてください。

(1) $Z_1 = W_1 X$ の形を答えてください。 (2) $X$ の4という数字は何を表していますか。 (3) $b_1$ は2行1列ですが、形の違う $Z_1$ にどうやって足すのですか。

解答を示します。

(1) 2行4列です。行列の積では、内側の次元が消えて外側が残ります。

$(2, 2) \times (2, 4) \rightarrow (2, 4)$

(2) データの件数です。4件分の入力をまとめて処理しています。

(3) ブロードキャストという仕組みによって、 $b_1$ が4列に自動的に複製され、各列に同じ値が足されます。

補足します。ブロードキャストは便利な仕組みですが、注意も必要です。意図しない形の組み合わせでもエラーが出ずに計算が通ってしまうことがあります。計算の前後で形を確認する習慣をつけてください。

問題7 総合

本文と同じネットワークで、学習率だけを $\eta = 1.0$ に変えた場合、 $b_2$ の更新後の値はいくつになりますか。また、この学習率の設定について考えられる問題を述べてください。

解答を示します。

更新後の値を計算します。

$0.2 - 1.0 \times 0.72 = 0.2 - 0.72 = -0.52$

問題点を述べます。

学習率が大きすぎると、最小値を通り越して反対側へ行ってしまう可能性があります。次の更新でまた行き過ぎると、値が振動し、場合によっては発散します。

ReLUを使っている場合、さらに固有の危険があります。重みが大きく負の方向へ振れると、 $z$ が常に負になり、そのユニットが死んだReLUの状態に陥ります。一度そうなると、勾配がゼロのままなので復活しません。

一方、学習率が小さすぎると、更新量が小さくなり、学習に膨大な回数が必要になります。

一般には0.001から0.1程度から試し、損失の推移を見ながら調整します。

問題8 発展

ReLUではなくシグモイド関数を使った場合、逆伝播で掛かる値は最大でも0.25であることが知られています。

(1) 20層のネットワークで、勾配が最大どれだけ小さくなるか求めてください。 (2) ReLUの場合はどうなりますか。 (3) この結果から言えることを述べてください。

解答を示します。

(1) 計算します。

$0.25^{20} = (2^{-2})^{20} = 2^{-40}$

$2^{10} \approx 10^3$ を使って概算します。

$2^{-40} = (2^{-10})^4 \approx (10^{-3})^4 = 10^{-12}$

約1兆分の1になります。

(2) 正の領域では微分が1なので、次のようになります。

$1^{20} = 1$

減衰しません。

(3) シグモイド関数を中間層に使うと、深いネットワークでは入力側の層が実質的に学習しません。これを勾配消失問題といいます。

ReLUを使えば、正の領域では勾配が減衰しないため、この問題を大幅に緩和できます。ReLUの登場が、深いネットワークの実用化を後押しした理由の一つです。

補足します。今回の手計算でReLUの微分が常に1だったことは、単に計算が楽だったという話ではありません。深層学習が成立するための、本質的な性質でした。

学習の進め方

初学者がこの分野を学ぶ順序を示します。

段階	内容
1	ベクトルと行列の表記に慣れる
2	行列の積を手で計算できるようにする
3	形の規則を理解する
4	順伝播を手で計算する
5	連鎖律を理解する
6	逆伝播を手で計算する
7	更新後に損失が下がることを確認する
8	負の値が出る場合も計算する

7番を必ず実施してください。ここまでやると、計算が正しいことを自分で確認できます。理屈を聞くだけの状態から、納得した状態に変わります。

つまずきやすいのは3番と5番です。3番は面倒に感じますが、後で最も役に立ちます。5番は、微分の連鎖を一度きちんと追っておくと、以降の理解が速くなります。

振り返り

次の問いに答えられるか確認してください。

順伝播で $W$ を掛けたとき、逆伝播では何を掛けますか
勾配の形は、何と一致しますか
ReLUの微分はいくつになりますか。場合分けして答えてください
活性化関数の逆伝播でアダマール積を使うのはなぜですか
$z$ が負のとき、その経路の勾配はどうなりますか。またそれはなぜ正しいのですか
ミニバッチにすると、式のどこが変わりますか

すべて答えられれば、この記事の内容は理解できています。

まとめと次の学習ステップ

線形代数が必要な理由は、便利だからではありません。それ以外に書きようがないからです。

10万個のパラメータを個別の式で書くことはできません。行列という記法があって初めて、この規模の計算を人間が扱えるようになります。

そして、線形代数を理解していると、逆伝播が暗記の対象ではなくなります。順伝播で $W$ を掛けたなら逆伝播では $W^{T}$ を掛ける。勾配の形はパラメータの形と一致する。この二つの規則で、大半の式が導けます。

今回の計算で、損失が0.2592から0.0411に下がることを確認しました。この一回の更新を、データを変えながら何万回も繰り返す。それがディープラーニングの学習です。

ReLUを使ったおかげで、指数関数を一度も計算せずに済みました。しかもこの選択は、手計算を楽にするためだけのものではありません。微分が1であることが、深いネットワークの学習を可能にしています。

次の学習ステップとしては、同じ計算をPythonで実装してみてください。手計算の結果と一致すれば、理解が確かなものになります。ライブラリを使う前に、まずNumPyだけで書いてみることをおすすめします。

その先には、より深いネットワーク、畳み込み層、そして注意機構が待っています。いずれも、今回扱った行列の積と転置、そしてアダマール積の組み合わせで構成されています。土台は、すでにできています。

セイ・コンサルティング・グループでは新人エンジニア研修のアシスタント講師を募集しています。

投稿者プロフィール

山崎講師代表取締役

セイ・コンサルティング・グループ株式会社代表取締役。
岐阜県出身。
海外放浪の末、2000年創業、2004年会社設立。
IT企業向け人材育成研修歴業界歴20年以上。
すべての無駄を省いた費用対効果の高い「筋肉質」な研修を提供します！
この記事に間違い等ありましたらぜひお知らせください。

学生時代は趣味と実益を兼ねてリゾートバイトにいそしむ。長野県白馬村に始まり、志賀高原でのスキーインストラクター、沖縄石垣島、北海道トマム。高じてオーストラリアのゴールドコーストでツアーガイドなど。現在は野菜作りにはまっている。

結論

準備 ReLUという活性化関数

定義

微分

なぜこれを使うのか

通す門番だと思ってください

使用するネットワーク

記号の意味

初期値

第1部 順伝播を手で計算する

なぜ行列で書くのか

手順1 中間層の入力を求める

手順2 ReLUを通す

手順3 出力を求める

手順4 損失を求める

第2部 逆伝播を手で計算する

何を求めたいのか

逆から辿る理由

手順1 出力層の誤差

手順2 出力層のパラメータの勾配

手順3 中間層へ誤差を伝える

手順4 ReLUを逆に通る

手順5 中間層のパラメータの勾配

手順6 パラメータを更新する

手順7 本当に損失が下がったか確かめる

第3部 負の値が出るとどうなるか

設定を変える

順伝播

逆伝播

これは正しい挙動

第4部 なぜ線形代数でなければならないのか

理由1 規模が違いすぎる

理由2 順伝播と逆伝播が対応している

理由3 形が合っているかが検算になる

理由4 まとめて計算できる

理由5 ReLUだからこそ見える構造

練習問題

問題1 順伝播

問題2 形の理解

問題3 出力層の逆伝播

問題4 ReLUの微分

問題5 中間層の勾配

問題6 ミニバッチ

問題7 総合

問題8 発展

学習の進め方

振り返り

まとめと次の学習ステップ

投稿者プロフィール

最新の投稿

ボルツマンマシンはなぜボルツマンマシンというのか 名前の由来から仕組みまでNew!!

第1部順伝播を手で計算する

第2部逆伝播を手で計算する

第3部負の値が出るとどうなるか

第4部なぜ線形代数でなければならないのか

ボルツマンマシンはなぜボルツマンマシンというのか名前の由来から仕組みまでNew!!
